- ERL130 eVision retract bow/stern thruster 24V
Bug- & Heckstrahlruder
ERL130 eVision retract bow/stern thruster 24V
130kg variable thrust
-
S-LINK™
S-Link™ ist ein CAN-basiertes Steuersystem zur Kommunikation zwischen auf einem Schiff installierten Sleipner-Produkten.
- Kompakte und wasserdichte Stecker
- Schlüssel- und farbcodierte Anschlüsse für eine korrekte und einfache Installation
- Verschiedene Kabellängen, Verlängerungen und T-Verbinder machen das System skalierbar und flexibel in der Installation
-
Q-PROP™
Das Q-PROP™ hat in kontrollierten Umgebungen eine Lärmminderung von bis zu 75% gemessen. Der fünfflügelige Skew-Propeller reduziert die Geräuschpegel bei gleichzeitiger außergewöhnlicher Effizienz. Einige Antriebsmodelle verzeichnen sogar eine Leistungssteigerung des Schubs.
- Die erwartete Geräuschreduzierung bei durchschnittlichen Installationen: 20-40%.
- Upgrade-Kits sind für die meisten Sleipner-Antriebsmodelle mit speziellen Adaptern erhältlich.
-
PRO™
anzuwenden. Die variable Geschwindigkeitssteuerung eliminiert das mit Standard-Ein/Aus-Antrieben verbundene Geräusch.
Das System umfasst auch eine praktische Haltefunktion. In einem Doppelsystem (Bug und Heck) hält ein einziger Knopfdruck das Boot am Steg - so wird das Anlegen zu einer Aufgabe für eine Person.
Geschwindigkeitsgeregelte Antriebe sind die beste Wahl für die Joystick-Interaktion.
-
OVERHEAT PROTECTION
Bei Erkennung einer unsicheren Temperatur werden Ein/Aus-Antriebe automatisch abgeschaltet, um Überhitzung zu verhindern. PRO™-Antriebe mit Geschwindigkeitsregelung bieten eine verlängerte Laufzeit, indem sie die Schubkraft reduzieren, um die Temperatur innerhalb sicherer Grenzen zu halten.
-
DC
Angetrieben von Gleichstrom.
-
GALVANIC SEPARATION
Eingetauchte Teile, die Meerwasser ausgesetzt sind, sind galvanisch vom bordeigenen elektrischen System isoliert, wodurch Streuströme eliminiert werden.
-
SEALED DRIVE LUBRICATION
Das Getriebe des Antriebs ist vorgefüllt für eine lebenslange Schmierung und wird mit einer langlebigen mechanischen Dichtung mit Keramik- und Kohlenstoffflächen abgedichtet, um höchsten Schutz vor Wassereintritt zu gewährleisten.
-
FLEXIBLE COUPLING
Die flexible Kupplung schützt den Antriebsstrang des Produkts, indem sie die Fehlanpassung zwischen den Wellen des Elektromotors und des Getriebes ausgleicht.
-
TWIN PROPELLERS
Doppelpropeller können mehr Schub als ein Einpropellersystem im gleichen Tunneldurchmesser erzeugen. Wir verwenden dieses System in unseren Mittelklassemodellen, bei denen hoher Schub in kleinen Tunneldurchmessern erforderlich ist. Aufgrund des kompakten Designs und der hohen Leistung sind die Doppelpropellermodelle bei Bootsbauern weltweit zur bevorzugten Wahl geworden.
Item code: ERL130/250T-24V
The ERL130 is a highly efficient, compact, lightweight retract thruster suitable for boats between 42-62 feet. The integrated inverter for variable speed control makes for a quick and easy installation.
ERL130 has the new 6-phase PMSM synchronous motor made explicitly for marine thruster use, delivering performance and runtime never seen before in a DC thruster. The unit is compact with bevel gears, making it perfect for boats with limited height space.
- Up to 50% lighter
- Compact design
- Industry-leading runtime
- Active air cooling
Properties
S-LINK™
S-Link™ ist ein CAN-basiertes Steuersystem zur Kommunikation zwischen auf einem Schiff installierten Sleipner-Produkten.
- Kompakte und wasserdichte Stecker
- Schlüssel- und farbcodierte Anschlüsse für eine korrekte und einfache Installation
- Verschiedene Kabellängen, Verlängerungen und T-Verbinder machen das System skalierbar und flexibel in der Installation

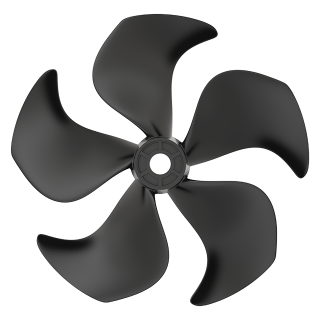

Q-PROP™
Das Q-PROP™ hat in kontrollierten Umgebungen eine Lärmminderung von bis zu 75% gemessen. Der fünfflügelige Skew-Propeller reduziert die Geräuschpegel bei gleichzeitiger außergewöhnlicher Effizienz. Einige Antriebsmodelle verzeichnen sogar eine Leistungssteigerung des Schubs.
- Die erwartete Geräuschreduzierung bei durchschnittlichen Installationen: 20-40%.
- Upgrade-Kits sind für die meisten Sleipner-Antriebsmodelle mit speziellen Adaptern erhältlich.
PRO™
anzuwenden. Die variable Geschwindigkeitssteuerung eliminiert das mit Standard-Ein/Aus-Antrieben verbundene Geräusch.
Das System umfasst auch eine praktische Haltefunktion. In einem Doppelsystem (Bug und Heck) hält ein einziger Knopfdruck das Boot am Steg - so wird das Anlegen zu einer Aufgabe für eine Person.
Geschwindigkeitsgeregelte Antriebe sind die beste Wahl für die Joystick-Interaktion.
OVERHEAT PROTECTION
Bei Erkennung einer unsicheren Temperatur werden Ein/Aus-Antriebe automatisch abgeschaltet, um Überhitzung zu verhindern. PRO™-Antriebe mit Geschwindigkeitsregelung bieten eine verlängerte Laufzeit, indem sie die Schubkraft reduzieren, um die Temperatur innerhalb sicherer Grenzen zu halten.
DC
Angetrieben von Gleichstrom.
GALVANIC SEPARATION
Eingetauchte Teile, die Meerwasser ausgesetzt sind, sind galvanisch vom bordeigenen elektrischen System isoliert, wodurch Streuströme eliminiert werden.
SEALED DRIVE LUBRICATION
Das Getriebe des Antriebs ist vorgefüllt für eine lebenslange Schmierung und wird mit einer langlebigen mechanischen Dichtung mit Keramik- und Kohlenstoffflächen abgedichtet, um höchsten Schutz vor Wassereintritt zu gewährleisten.
FLEXIBLE COUPLING
Die flexible Kupplung schützt den Antriebsstrang des Produkts, indem sie die Fehlanpassung zwischen den Wellen des Elektromotors und des Getriebes ausgleicht.
TWIN PROPELLERS
Doppelpropeller können mehr Schub als ein Einpropellersystem im gleichen Tunneldurchmesser erzeugen. Wir verwenden dieses System in unseren Mittelklassemodellen, bei denen hoher Schub in kleinen Tunneldurchmessern erforderlich ist. Aufgrund des kompakten Designs und der hohen Leistung sind die Doppelpropellermodelle bei Bootsbauern weltweit zur bevorzugten Wahl geworden.
| Weight | Nutzen |
|---|---|
| Net weight | 92.5kg / 203.9lbs |
| Battery | Nutzen |
|---|---|
| Operational voltage | ["24V", ""] |
| Cold Cranking Amps (CCA) | Nutzen |
|---|---|
| Minimum battery CCA (DIN) | 300 |
| Minimum battery CCA (SAE) | 570 |
| Minimum battery CCA (EN) | 510 |
| Compliance | Nutzen |
|---|---|
| CE | Ja |
| UKCA | Ja |
| Current draw | Nutzen |
|---|---|
| Standard current draw | 300A |

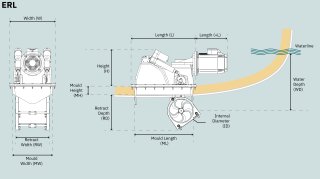

| Dimensions | Nutzen |
|---|---|
| (H) Height | 389mm / 15.3in |
| (+H) Additional Height | 9mm / 0.35in |
| (L) Length | 687mm / 27.04in |
| (+L) Additional Length | 281mm / 11in |
| (W) Width | 480mm / 18.90in |
| (ID) Internal Diameter | 250mm / 9.84in |
| (WD min.) Minimum Water Depth | 250mm / 9.84in |
| (RD) Retract Depth | 378mm / 14.7in |
| (RW) Retract Width | 349mm / 13.7in |
| (MW) Mould Width | 417mm / 16.3in |
| (MH) Mould Height | 97mm / 3.8in |
| Electrical Data Matrix | Nutzen |
|---|---|
| Recommended fuse | ANL 250 |
| Ideal vessel integration | Nutzen |
|---|---|
| Typical vessel class | Motor boat, Sail boat |
| Typical vessel size | 13-19m / 42-62ft |
| Installation capability | Nutzen |
|---|---|
| Bow Capability | Ja |
| Stern Capability | Ja |
| Retractable Capability | Ja |
| External Mounting Capability | Nein |
| Tunnel Capability | Nein |
| Motor | Nutzen |
|---|---|
| Voltage electric motor | 24V DC |
| Power Output | 5.1kW / 6.8hp |
| Performance | Nutzen |
|---|---|
| Items operating power source | Electric |
| Product Features | Nutzen |
|---|---|
| Intelligent Power Control | Nein |
| Q-Propeller | Ja |
| Single Propeller | Nein |
| Twin Propellers | Ja |
| Twin Counter Rotating Propellers | Nein |
| Gravity Feed Lubrication | Nein |
| Sealed Drive Lubrication | Ja |
| Galvanic Separation | Ja |
| IP - Ignition Protection | Nein |
| PRO - Variable Speed Control | Ja |
| S-Link | Ja |
| Analog | Nein |
| Splash-Proof | Nein |
| Flexible Coupling | Ja |
| Safe Start-Up | Nein |
| DC Electrical | Ja |
| Hold Thrust | Nein |
| Ceramic Seals | Ja |
| Patented Design | Nein |
| Intelligent Power Control Plus | Ja |
| Thrust ratings | Nutzen |
|---|---|
| Thrust at 24V | 130kg / 284lbs |
| Thrust at 21V | 130kg / 284lbs |
-
STL.file ERL130/250T-24V closed thruster - simplified
CAD FileEnglischstl -
PDF.file ERL130/250T-24V metadata
Technical drawingEnglischpdf -
STL.file ERL130/250T-24V open thruster - simplified
CAD FileEnglischstl -
STP.file ERL130/250T-24V closed thruster - simplified
CAD FileEnglischstp -
STP.file ERL130/250T-24V open thruster - simplified
CAD FileEnglischstp -
Installation Manual, ERV (130&170&210)
Installation ManualEnglischpdf -
User Manual, Retract E-Vision
User ManualEnglischpdf -
Joystick integration overview for Sleipner thruster systems
Service/Support ManualEnglischpdf -
User Manual, Retract E-Vision - FRENCH
User ManualFranzösischpdf -
User Manual, Retract E-Vision - SPANISH
User ManualSpanischpdf -
User Manual, Retract E-Vision - ITALIAN
User ManualItalienischpdf -
User Manual, Retract E-Vision - GERMAN
User ManualDeutschpdf -
Doc Declaration of conformity (CE) - eVision
Conformity Certificatepdf -
DoC Declaration of conformity (UK) - eVision
Conformity Certificatepdf
ERL130 eVision retract bow/stern thruster 24V
Leitfaden für die Navigation durch die Ersatzteile

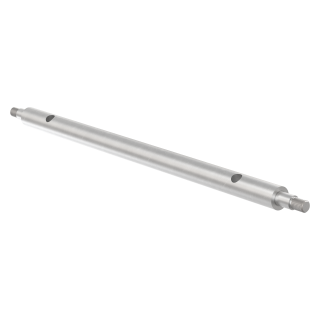

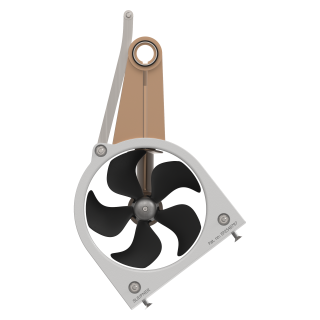

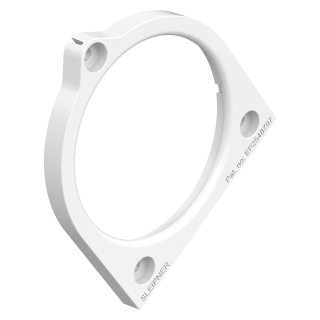

Nachstehend sehen Sie die oberste Ebene der Ihnen zur Verfügung stehenden Ersatzteilgruppen. Wenn Sie eine Komponente innerhalb der dargestellten Baugruppe wünschen, klicken Sie auf das Namensschild unter dem Bild, um zu einer detaillierten Ersatzteilliste für diese Baugruppe zu gelangen. Wenn keine zusätzlichen Ersatzteile verfügbar sind, bedeutet dies, dass die aktuelle Baugruppe aufgrund von Service- oder Installationsanforderungen als Ganzes gekauft werden muss.
DIN 912 - M10 x 35
DIN 125 - A 10,5
Flexible coupling
Adapter flange
DIN 6885 - A 5 x 5 x 20
DIN 933 - M10 x 25

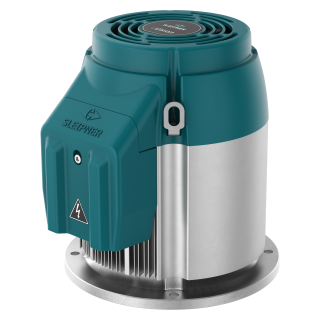

1 M40- 24 V eVision Mseries motor
