Aktuatoren
SPS60E AC Electric Stabilizer Actuator
230-1ph/400-3ph VAC
-
ANY SPEED
Vector Fins™ ist das einzige leistungsstarke Stabilisierungssystem sowohl für das Fahren als auch für das Ankern. Die konkave Form der Flossen erzeugt eine multilaterale Kraft, die die stationäre Positionierung des Schiffes beim Ankern verbessert. Die Einzigartigkeit des Designs zeigt sich auch während der Fahrt, da die Effektivität mit zunehmender Geschwindigkeit steigt. Seetests haben bewiesen, dass Vector Fins™ bis zu 50% effizienter beim Ankern sind und die unangenehmen Rollbewegungen des Schiffes beim Fahren um bis zu 95% reduzieren können.
-
360° INSTALLATION
Entwickelt, um in kleinen und herausfordernden Einbaugebieten zu passen, ermöglicht das einzigartige Kegelschaftdesign der Vector Fins™, den Raum an Bord optimal zu nutzen. Die Aktuatoren können in jede Richtung installiert und die Flossen in die gewünschte Position gebracht werden.
Item code: SPS60E
Der SPS60E-Aktuator treibt die Sleipner Vector Fins™ auf großen Yachten in der Größe von 19–24 Metern an und sorgt für eine präzise Steuerung der Finnenbewegung, um das Rollen zu minimieren und eine ruhigere, stabilere Fahrt zu gewährleisten. Bekannt als einer der kompaktesten und energieeffizientesten Aktuatoren auf dem Markt, ist er für eine einfache Installation und nahtlose Integration konzipiert.
Angetrieben durch 230V (einphasig) oder 400V (dreiphasig) AC, passt der SPS60E die Finnenposition in Echtzeit mit fortschrittlichen Algorithmen an und ist somit die ideale Wahl für große Yachten, die leistungsstarke Stabilisierung in einem platzsparenden Design erfordern.
Properties
ANY SPEED
Vector Fins™ ist das einzige leistungsstarke Stabilisierungssystem sowohl für das Fahren als auch für das Ankern. Die konkave Form der Flossen erzeugt eine multilaterale Kraft, die die stationäre Positionierung des Schiffes beim Ankern verbessert. Die Einzigartigkeit des Designs zeigt sich auch während der Fahrt, da die Effektivität mit zunehmender Geschwindigkeit steigt. Seetests haben bewiesen, dass Vector Fins™ bis zu 50% effizienter beim Ankern sind und die unangenehmen Rollbewegungen des Schiffes beim Fahren um bis zu 95% reduzieren können.
360° INSTALLATION
Entwickelt, um in kleinen und herausfordernden Einbaugebieten zu passen, ermöglicht das einzigartige Kegelschaftdesign der Vector Fins™, den Raum an Bord optimal zu nutzen. Die Aktuatoren können in jede Richtung installiert und die Flossen in die gewünschte Position gebracht werden.

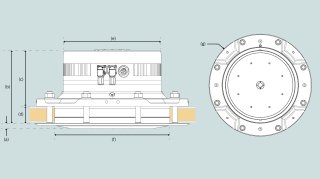

| Main power | Nutzen |
|---|---|
| Power supply | 230V AC 1ϕ, 400V AC 3ϕ |
| Electric fin actuator power consumption | Nutzen |
|---|---|
| Peak power per actuator | 5.5 |
| Features | Nutzen |
|---|---|
| 360° Installation | Ja |
| Any Speed | Ja |
| Patented noise reduction | Ja |
| Plug and play signal cables | Ja |
| 4-fin configuration available | Ja |
| Dynamic position mode | Ja |
| Eco mode | Ja |
| Dock mode | Ja |
| On water service possible | Ja |
| Instant on | Ja |
| Coordinated turn control | Ja |
| Dimensions | Nutzen |
|---|---|
| (a) | 16.8mm / 0.66in |
| (b) | 232mm / 9.13in |
| (c) | 175mm / 6.89in |
| (d) | 60mm / 2.36in |
| ØE | 350mm / 13.78in |
| ØF | 408mm / 16.06in |
| ØG | 564mm / 22.20in |
| Ideal vessel integration | Nutzen |
|---|---|
| Typical vessel class | Motor boat, Commercial vessel |
| Typical vessel size | 19-24m / 62.34-78.74ft |
| Product weight | Nutzen |
|---|---|
| Net weight | 118kg / 260.15lbs |
-
STP.file SPS60E - V3-14 Port AC version - simplified
CAD FileEnglischstp -
User Manual, SPS-E
User ManualEnglischpdf -
Design and Installation Planning Guide for eVision Stabilizers
Sales Documentation, Marketing DocumentationEnglischpdf -
STP.file SPS60E V4-12HS Port AC version - simplified
CAD FileEnglischstp -
STP.file SPS60E V4-12HS Starboard AC version - simplified
CAD FileEnglischstp -
User Manual, Electric Stabilizers
User ManualEnglischpdf -
STP.file SPS60E - V3-14 Starboard AC version - simplified
CAD FileEnglischstp -
Installation Manual, eVision Stabilizer (SPS60E, SPS80E)
Installation ManualEnglischpdf -
Brochure Electric Vector Fins
Product catalogue & brochuresEnglischpdf -
STP.file SPS60E AC - V4-15 Vector fin Port - simplified 3D
CAD FileEnglischstp -
STP.file SPS60E AC - V4-15 Vector fin Starboard - simplified 3D
CAD FileEnglischstp
SPS60E AC Electric Stabilizer Actuator
Leitfaden für die Navigation durch die Ersatzteile
Nachstehend sehen Sie die oberste Ebene der Ihnen zur Verfügung stehenden Ersatzteilgruppen. Wenn Sie eine Komponente innerhalb der dargestellten Baugruppe wünschen, klicken Sie auf das Namensschild unter dem Bild, um zu einer detaillierten Ersatzteilliste für diese Baugruppe zu gelangen. Wenn keine zusätzlichen Ersatzteile verfügbar sind, bedeutet dies, dass die aktuelle Baugruppe aufgrund von Service- oder Installationsanforderungen als Ganzes gekauft werden muss.
1 Electric drive unit SPS60E
DIN 912 - M3 x 6
Position indicator protection ring
O-ring
Position indicator cover
Position indicator arrow
DIN 7991 - M6x20 A4
Breathable vent M12x1,5
Protection top cover painted
Encoder cable kit
Encoder Multiturn SE70
DIN 3771 - 266 x 3
DIN 912 - M10 x 35
Nord-lock M10
Position indicator shaft
KMT 4
DIN 625 SKF -6203
DIN 471 - 17x1 C 75 S
Connector
Connector
2 Gear Drive unit SPS60E
DIN 912 - M10 x 50mm 12.9
Harmonic Drive CSG58 - 120 ratio
DIN 912 - M10 x 25mm A2
Nord-lock M10 A4
DIN 3771 - 214,5 x 3mm - FKM 75-80
DIN 3771 - 307 x 3mm FKM 75-80
DIN 912 - M14 x 35mm 12.9
DIN 934 - M20 A4
DIN 128 - A20 A4
Emergency lock sticker
DIN 7991 - M20x130mm A4
SPSE Ground Bond Wire M10 L=150
Oil plug
BSP gasket
DIN 908 w/ magnet
DIN 3771 - 250 x 3mm FKM 75-80
DIN 3771 - 284 x 3mm - FKM 75-80
DIN 912 - M10 x 45mm A4
Lip seal 200x210x4,2 SPU
Double lip seal Ø200x215x10,8 SPU
Disclaimer
Sleipner warranties the original spare parts supplied only. The installer alone has responsibility for the installation of the spare parts. Do not attempt to fit replacement parts unless you are competent. If the spare part is fitted incorrectly, Sleipner Group will not be liable for any damage resulting.
The information given in the document was correct at the time it was published. However, Sleipner Group cannot accept liability for any inaccuracies or omissions it may contain. Continuous product improvement may change the product specifications without notice. Consequently, Sleipner Group cannot accept liability for any possible differences between product and document.
Typical power consumption
At anchor complete system (both actuators together)
| Maximum | Medium to big waves | Small to medium waves | |
|---|---|---|---|
| Roll Time | 100% stabilisation effort(kW) | 66% stabilisation effort(kW) | 33% stabilisation effort(kW) |
| 3.0sec | 2.11 | 1.00 | 0.24 |
| 3.5sec | 2.05 | 1.05 | 0.24 |
| 4.0sec | 1.87 | 1.09 | 0.25 |
| 4.5sec | 1.71 | 0.94 | 0.25 |
| 5.0sec | 1.52 | 0.86 | 0.26 |
| 5.5sec | 1.40 | 0.86 | 0.25 |
| 6.0sec | 1.28 | 0.79 | 0.26 |
| Maximum | Medium to big waves | Small to medium waves | |
|---|---|---|---|
| Roll Time | 100% stabilisation effort(kW) | 66% stabilisation effort(kW) | 33% stabilisation effort(kW) |
| 3.0sec | 2.58 | 1.15 | 0.30 |
| 3.5sec | 2.73 | 1.23 | 0.32 |
| 4.0sec | 2.50 | 1.27 | 0.31 |
| 4.5sec | 2.29 | 1.30 | 0.32 |
| 5.0sec | 2.05 | 1.20 | 0.33 |
| 5.5sec | 1.90 | 1.10 | 0.33 |
| 6.0sec | 1.74 | 1.01 | 0.33 |
| Maximum | Medium to big waves | Small to medium waves | |
|---|---|---|---|
| Roll Time | 100% stabilisation effort(kW) | 66% stabilisation effort(kW) | 33% stabilisation effort(kW) |
| 3.0sec | 3.17 | 1.37 | 0.35 |
| 3.5sec | 3.26 | 1.43 | 0.35 |
| 4.0sec | 3.06 | 1.50 | 0.35 |
| 4.5sec | 2.86 | 1.54 | 0.37 |
| 5.0sec | 2.51 | 1.42 | 0.37 |
| 5.5sec | 2.30 | 1.30 | 0.37 |
| 6.0sec | 2.13 | 1.20 | 0.38 |
Peak power per actuator: 5,5kW
Notice:
This depends on many factors, including the boat's roll period, the size of the stabilizer system for the boat, and the sea state. Typically, small to medium waves are the most common conditions to anchor comfortably in.
-
